7. Como entender a protoboard
Se você nunca usou uma protoboard, ela parece um tabuleiro de furos sem sentido. Mas por baixo ela tem uma lógica simples de conexões — e entender essa lógica antes de montar evita quase todos os erros de ligação.

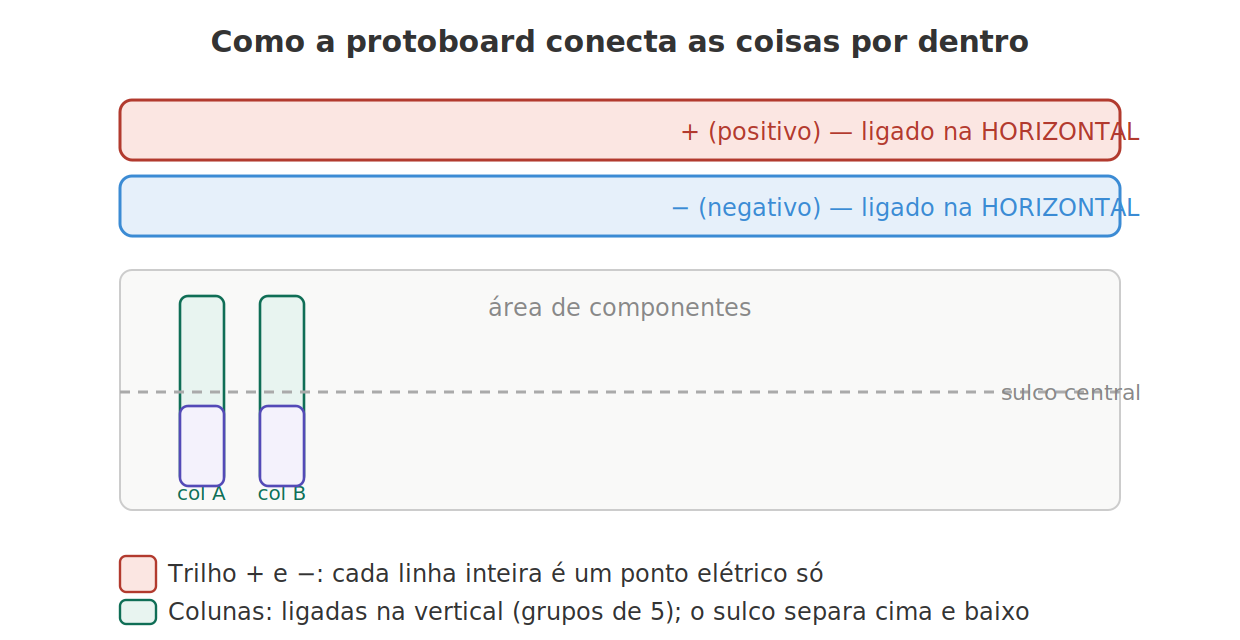

Três regras que explicam tudo:
- Os trilhos de cima e de baixo (as linhas marcadas
+e−) são ligados na horizontal: a linha inteira é um único ponto elétrico. É aqui que colocamos a energia (VCC) e o terra (GND) para distribuir a todos os componentes. - As colunas do meio são ligadas na vertical, em grupos de 5 furos. Cada coluninha de 5 furos é um "nó" — tudo que você espeta ali fica conectado entre si.
- O sulco central (o corte no meio) separa a metade de cima da de baixo. Um furo de cima não se conecta ao de baixo, mesmo alinhados.
Teste seu entendimento. Se você espeta dois fios na mesma coluna de 5 furos, eles estão conectados? Sim. E se você espeta um fio no trilho
+de cima e outro no trilho+de baixo, sem nenhum fio ligando os dois? Não — os dois trilhos de cima e de baixo são independentes até você uni-los com um fio.
Na prática: ligamos um fio do 5V/3V3 do ESP32 no trilho + e um fio do GND no
trilho −. A partir daí, cada componente pega energia e terra do trilho mais próximo, sem
precisar amontoar vários fios num único pino do ESP32.
