3. Gravar na flash

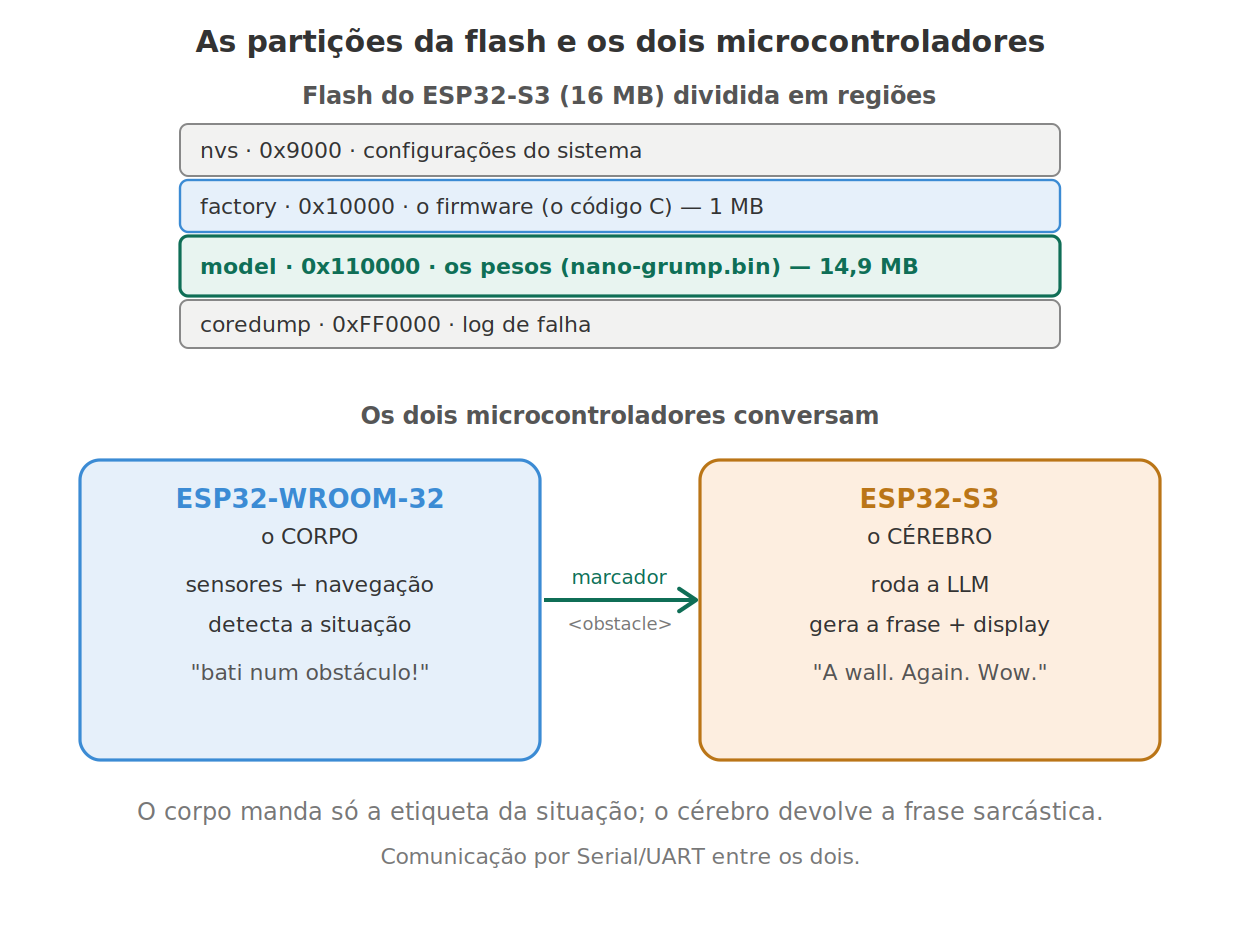

As partições da flash

A flash do ESP32-S3 (16 MB) é dividida em regiões (partições), como um HD. Um arquivo partitions.csv define essas regiões. A que nos interessa é a model, no endereço 0x110000, com 14,9 MB — onde o nano-grump.bin (~840 KB) cabe folgado.

Conteúdo do partitions.csv:

# Name,   Type, SubType, Offset,   Size
nvs,      data, nvs,     0x9000,   0x5000
factory,  app,  factory, 0x10000,  0x100000
model,    data, 0x40,    0x110000, 0xEF0000
coredump, data, coredump,0xFF0000, 0x10000

Gravando o .bin com esptool

Conecte o ESP32-S3, segure o botão BOOT, e rode (troque COM12 pela sua porta):

python -m esptool --chip esp32s3 --port COM12 write-flash 0x110000 nano-grump.bin

Você deve ver ao final: Hash of data verified — os bytes chegaram íntegros no endereço 0x110000. Fazemos isso antes de qualquer firmware: se algo der errado, sabemos que foi na gravação dos dados, não no código.

Configurando o Arduino IDE

Para o firmware enxergar a partição model, o Arduino IDE precisa usar o partitions.csv customizado:

1. Coloque o firmware.ino e o partitions.csv na mesma pasta, e essa pasta deve ter o mesmo nome do .ino (ex: firmware/firmware.ino).
2. Em Ferramentas → Partition Scheme, selecione Custom (essa opção só aparece quando há um partitions.csv na pasta do sketch).
3. Confirme também: Placa = ESP32S3 Dev Module, PSRAM = OPI PSRAM, Flash Size = 16MB.

Pegadinha comum: o .ino precisa estar direto na pasta de mesmo nome (firmware/firmware.ino), não numa subpasta aninhada. Se o upload continuar indo para 0x10000 com esquema padrão, é sinal de que o Arduino IDE não achou o partitions.csv. E note: o firmware sempre vai para 0x10000 (partição factory); os pesos ficam em 0x110000 (partição model). Os dois coexistem.

Firmware mínimo: ler o cabeçalho (teste da peça isolada)

Antes da inferência, um firmware que só lê o cabeçalho e imprime os 6 números — para confirmar que a base está certa (a regra de ouro: testar uma peça de cada vez).

#include "esp_partition.h"

struct __attribute__((packed)) Cabecalho {
  int vocab_size, n_embd, block_size, n_layer, n_heads, reservado;
};

void setup() {
  Serial.begin(115200); delay(1500);

  // Encontrar a partição "model"
  const esp_partition_t *part = esp_partition_find_first(
    ESP_PARTITION_TYPE_DATA, (esp_partition_subtype_t)0x40, "model");
  if (!part) { Serial.println("ERRO: particao 'model' nao encontrada."); return; }
  Serial.printf("Particao: %.1f MB @ 0x%x\n", part->size/1048576.0, part->address);

  // Mapear na memória e ler os primeiros 24 bytes como Cabecalho
  const void *base; esp_partition_mmap_handle_t h;
  esp_partition_mmap(part, 0, part->size, ESP_PARTITION_MMAP_DATA, &base, &h);
  const Cabecalho *cab = (const Cabecalho *)base;

  Serial.printf("vocab_size=%d n_embd=%d block_size=%d n_layer=%d n_heads=%d\n",
    cab->vocab_size, cab->n_embd, cab->block_size, cab->n_layer, cab->n_heads);
}
void loop() {}

Grave e abra o Monitor Serial (115200 baud). Você deve ver vocab_size=59 n_embd=64 block_size=128 n_layer=4 n_heads=4. Se bater, a ponte Python → C está funcionando.

---
